Ta dzielona kula służy jako główny element orbitalnych zaworów kulowych. Precyzyjna obróbka CNC z kutego pręta stalowego 20CrNiMo (AISI 8620) zamiast odlewu. Orbitowy zawór kulowy obrabiany CNC służy jako podstawowy element orbitalnych zaworów kulowych. Składa się z górnej i dolnej półkuli i charakteryzuje się dużą dokładnością wymiarową, kulistą powierzchnią, wewnętrznym otworem i otworami odciążającymi wykonanymi za pomocą toczenia i frezowania CNC. Obróbka cieplna poprzez nawęglanie i hartowanie jest opcjonalna w celu uzyskania powierzchni odpornej na zużycie i wytrzymałego rdzenia w warunkach obciążeń udarowych pod wysokim ciśnieniem.
Jako profesjonalny producent obróbki CNC, Lionse może dostarczyć zarówno wersje wiercone (z otworami odciążającymi ciśnienie), jak i wersje niewiercone. Szeroko stosowane w orbitalnych zaworach kulowych dla przemysłu naftowego, chemicznego i energetycznego.

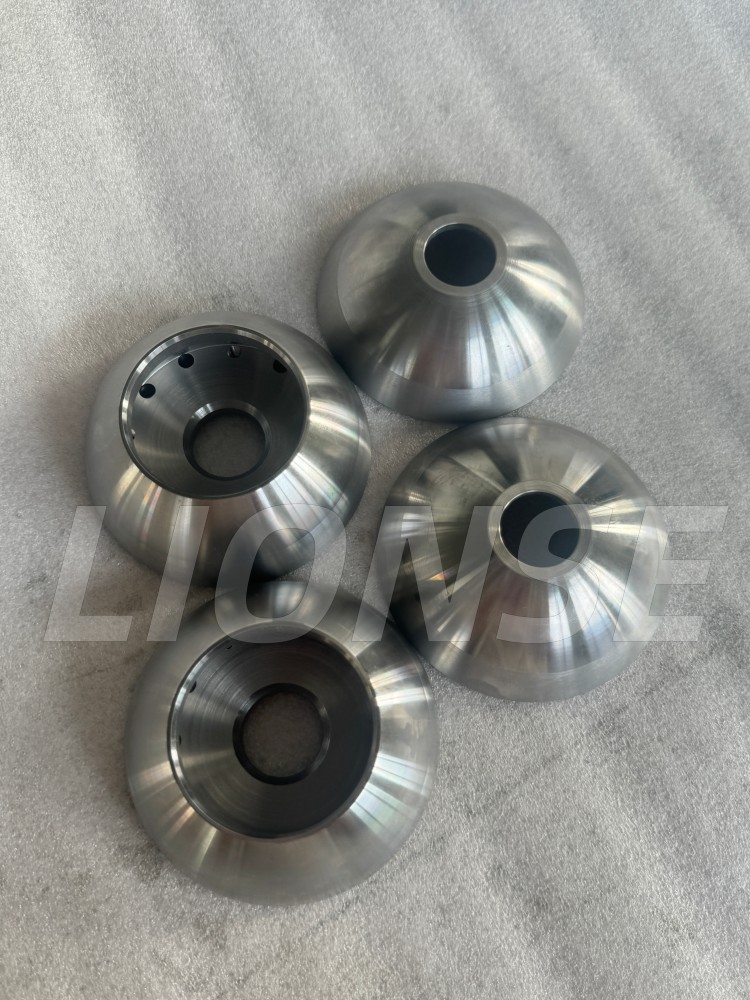

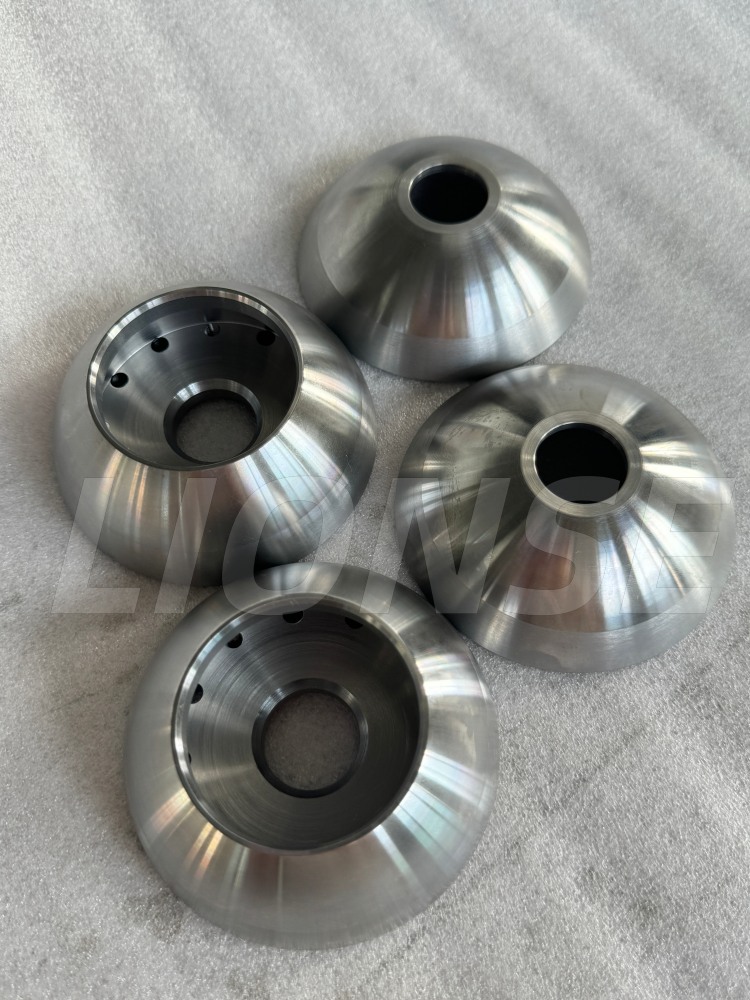

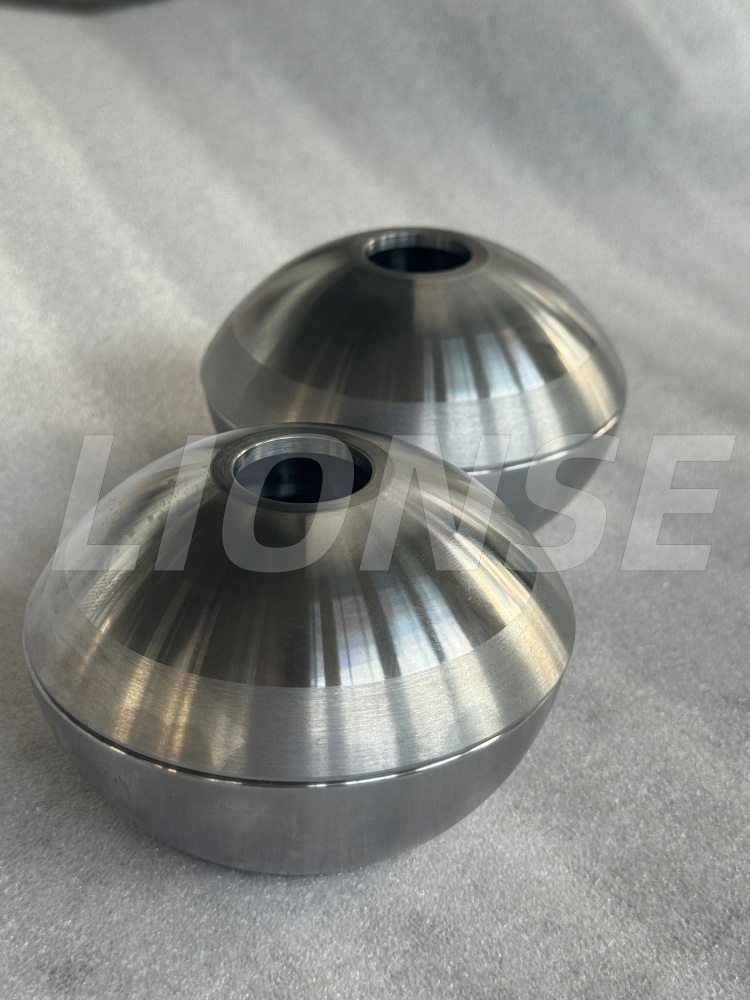

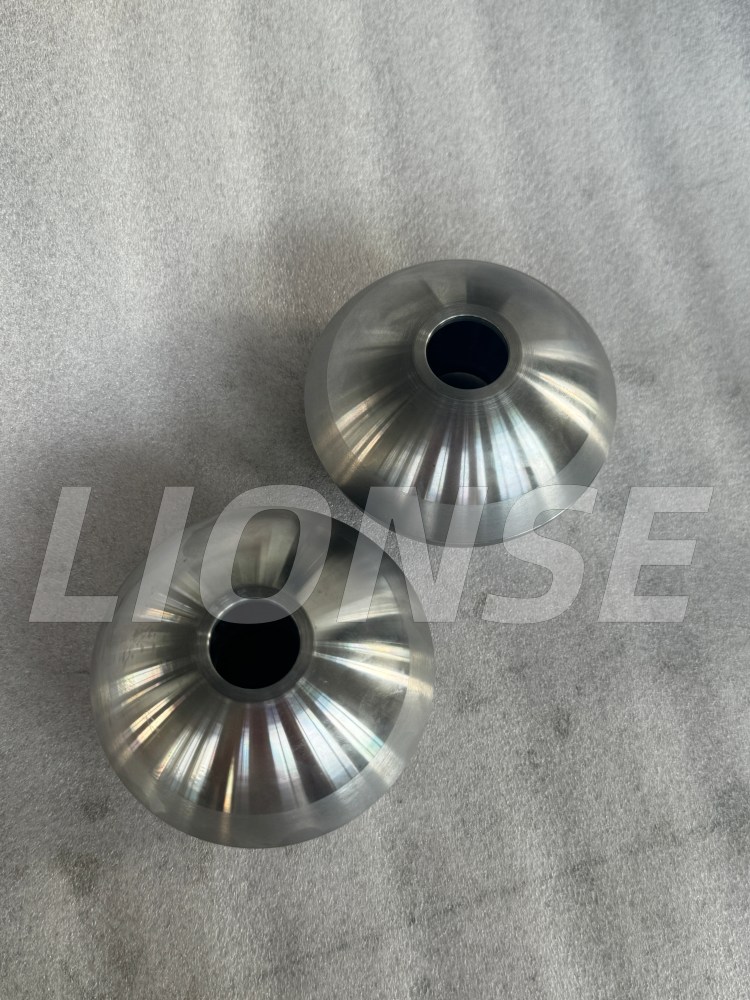

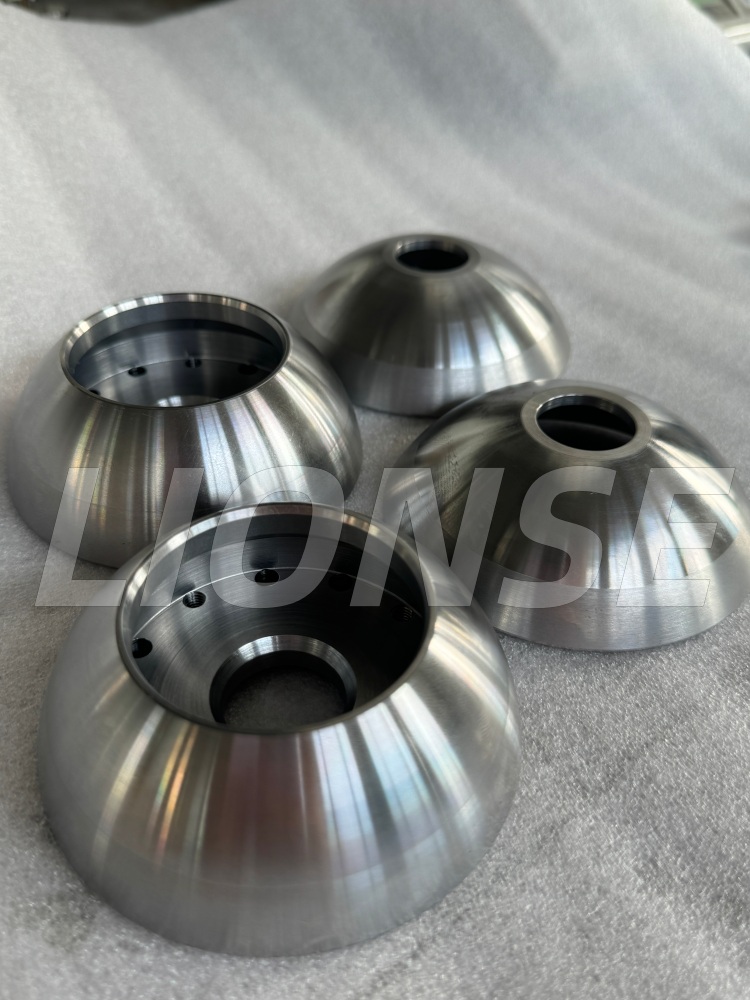

Precyzyjny orbitalny zawór kulowy obrabiany CNC składa się z dwóch części półkulowych: górnej i dolnej. Powierzchnia kulista, otwór wewnętrzny, stopnie ustalające i otwory odciążające są wykańczane metodą toczenia i frezowania CNC, z wąską tolerancją wymiarową i geometryczną sferyczną. Jako element ze stali do nawęglania jest dostępny do późniejszej obróbki cieplnej nawęglania i hartowania. Po obróbce cieplnej twardość powierzchni osiąga HRC58-62, co zapewnia doskonałą odporność na zużycie i działanie przeciwerozyjne, podczas gdy rdzeń zachowuje dobrą wytrzymałość, aby wytrzymać warunki pracy pod wysokim ciśnieniem i uderzeniami.
| Nazwa produkcji |
Orbitowy zawór kulowy obrabiany CNC |
| Możliwości materiałowe | 20CrNiMo (AISI 8620) |
| Marka |
LW |
| Obróbka powierzchniowa |
Zgodnie z wymaganiami klienta |
| Pochodzenie |
Qingdao, Chiny |
W porównaniu z alternatywami na bazie stali nierdzewnej (stal duplex 316L, 2205 z utwardzaną powłoką Stellite), 20CrNiMo (AISI8620) zapewnia wyjątkową, wszechstronną wydajność kosztową w przypadku precyzyjnych, obrabianych CNC elementów z dzieloną kulą orbitalną do zaworów kulowych dla przemysłu naftowego, chemicznego i energetycznego.
Kuty pręt 20CrNiMo jest znacznie tańszy niż stal nierdzewna 316L i stal duplex 2205. Odporność na zużycie powierzchni osiąga się poprzez obróbkę cieplną poprzez nawęglanie i hartowanie, zamiast polegać na drogim półfabrykacie bazowym o wysokiej zawartości stopów, co obniża wydatki na surowce do półfabrykatów z dzielonymi kulkami.
Twardo uszczelnione kulki orbitalne typu metal-metal wykonane ze stali nierdzewnej wymagają nakładki ze stopu kobaltu Stellite, aby osiągnąć odporność na zużycie HRC58-62. Stellit jest kosztowny, napawany powoduje wysoki współczynnik odrzutów i wymaga czasochłonnej ponownej obróbki po spawaniu.
W przypadku 20CrNiMo docelową twardość powierzchni HRC58-62 osiąga się wyłącznie poprzez sprawdzone nawęglanie i hartowanie. Nie ma potrzeby spawania napawającego, co pozwala obniżyć główne koszty produkcji i zmniejszyć ryzyko produkcyjne.
W stanie kutym i wyżarzonym poddanym wstępnej obróbce cieplnej 20CrNiMo ma umiarkowaną twardość. Złożone geometrie, w tym sferyczna powierzchnia uszczelniająca, otwór wewnętrzny, występy ustalające i otwory odciążające, można wydajnie i precyzyjnie obrabiać CNC. Zużycie narzędzi jest mniejsze w porównaniu z twardymi gatunkami stali nierdzewnej, co skraca czas cyklu obróbki i zmniejsza koszty obróbki CNC.
LIONSE zyskała zasłużoną reputację w branży obróbki CNC dzięki jakości, niezawodności, opłacalności i terminowości dostaw. Aby spełnić Twoje oczekiwania dotyczące Twoich projektów, nasz zespół mechaników i inżynierów będzie ściśle współpracować na wszystkich etapach rozwoju produktu, od prototypu po produkcję. Zdajemy sobie sprawę, że każdy projekt i jego zastosowanie są wyjątkowe, dlatego oferujemy każdemu klientowi wyróżniające się, a jednocześnie praktyczne rozwiązanie, w tym usługi precyzyjnej obróbki i niestandardowej obróbki powierzchni.Skontaktuj się z namijuż dziś i pozwól nam zacząć tworzyć Twoje części.
Od ponad 15 lat LIONSE jest światowym dostawcą w zakresie dystrybucji produktów tytanowych, obróbki metali i łożysk. Obsługiwane przez nas branże obejmują implanty i narzędzia chirurgiczne, części samochodowe, urządzenia chemiczne, wytwarzanie energii, sprzęt kopalniany, samoloty, pompy itp. LIONSE jest Twoim niezawodnym dostawcą.

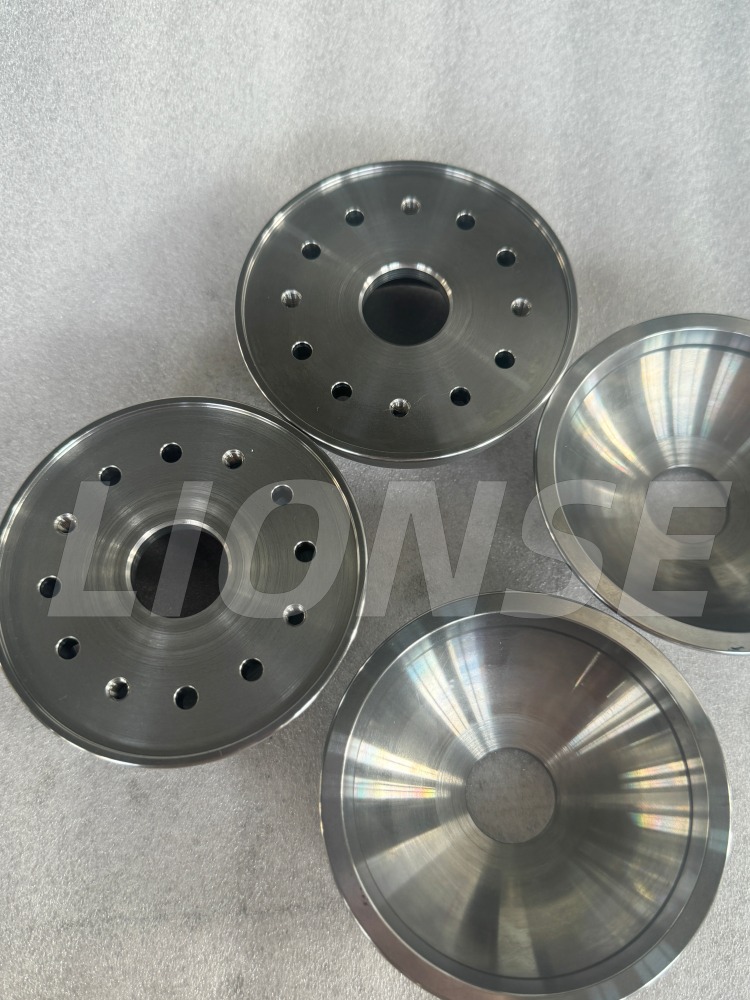

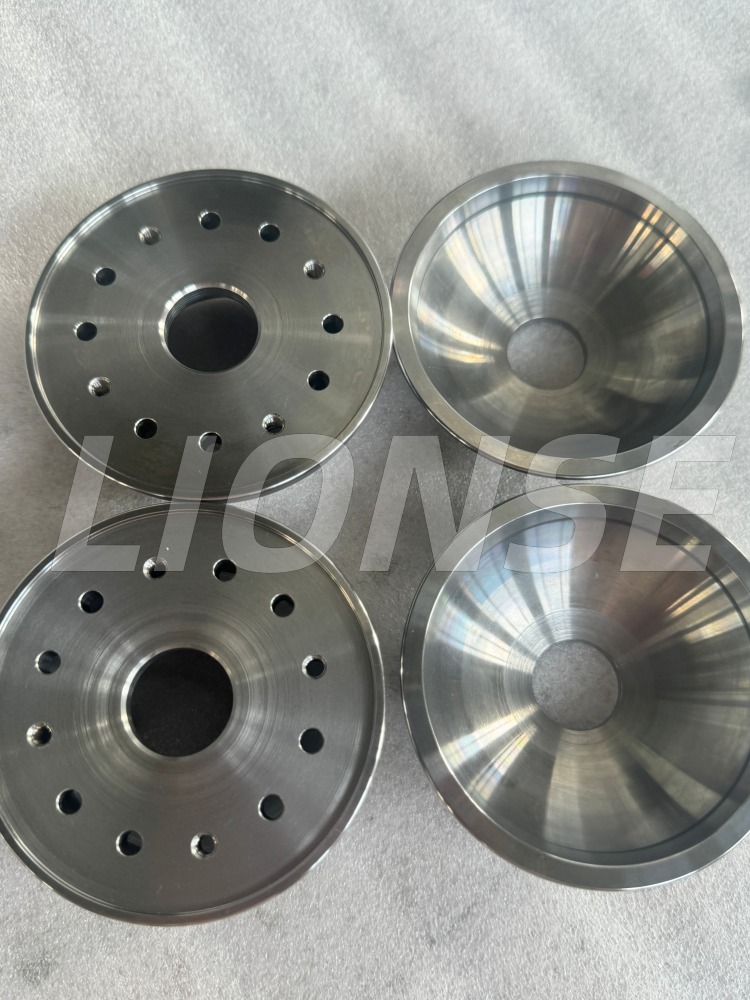

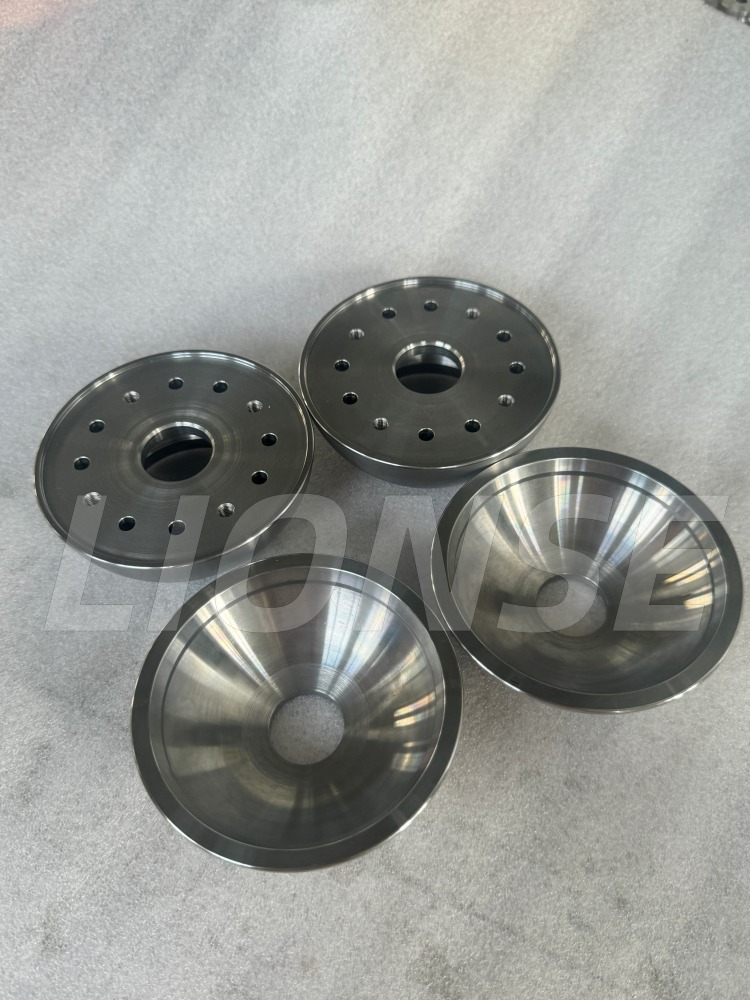

Wszystkie nasze dzielone kulki zaworów orbitalnych są precyzyjnie obrabiane CNC z kutego pręta stalowego, a nie odlewanego. Powierzchnia kulista, otwór wewnętrzny i otwory odciążające są wykańczane metodą toczenia i frezowania, aby zagwarantować wąską tolerancję.
20CrNiMo pozwala uniknąć kosztownego napawania stellitowego. Surowiec i całkowity koszt produkcji są niższe w przypadku niekorozyjnych zastosowań wysokociśnieniowych. W przypadku mediów korozyjnych preferowana jest stal nierdzewna z napawaną powłoką, ale wiąże się to z wyższymi kosztami całkowitymi.
Tak. Dostępna jest zarówno wersja nawiercona z otworami odciążającymi, jak i wersja niewiercona, wyprodukowana ściśle według rysunku klienta.
