Stożkowy kołek ustalający do powierzchni

1. Wprowadzenie produktu

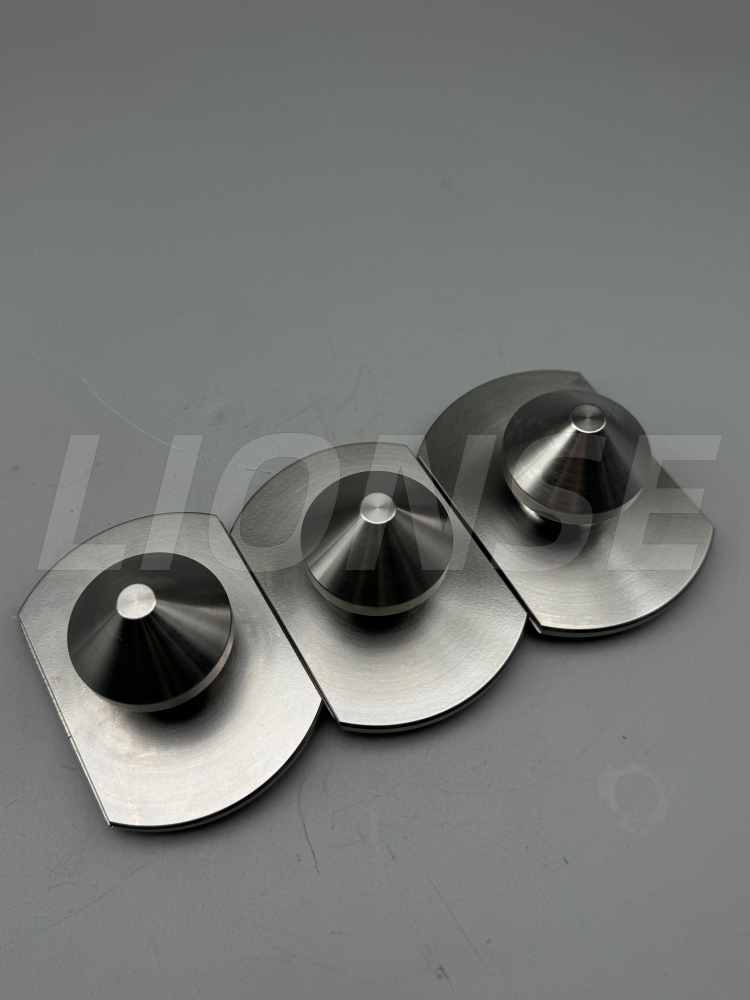

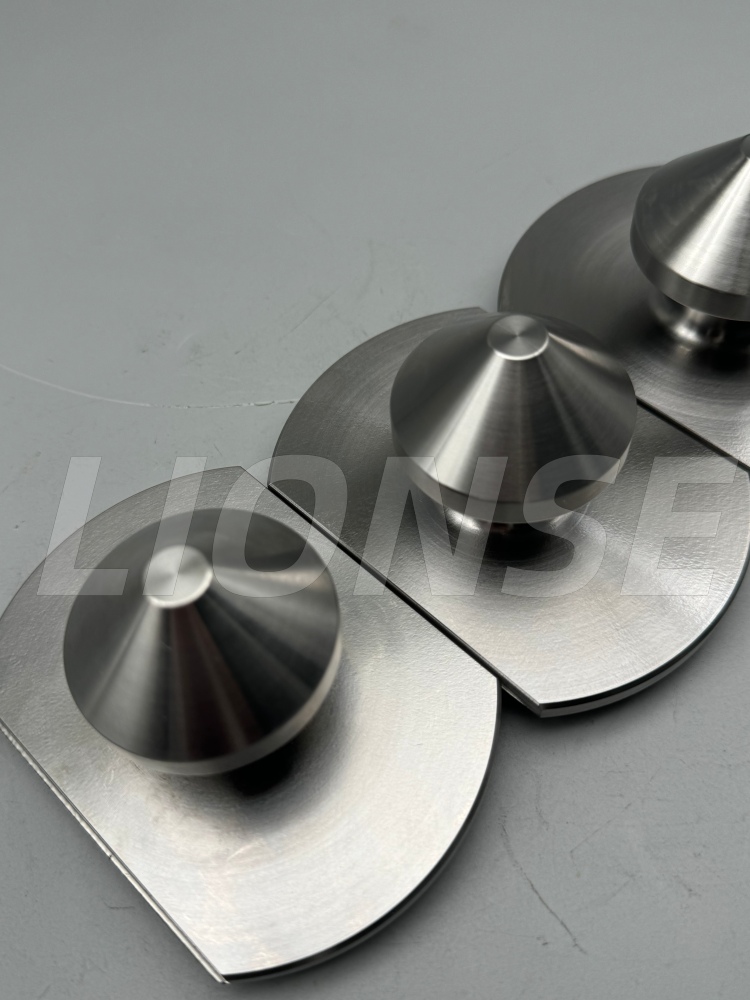

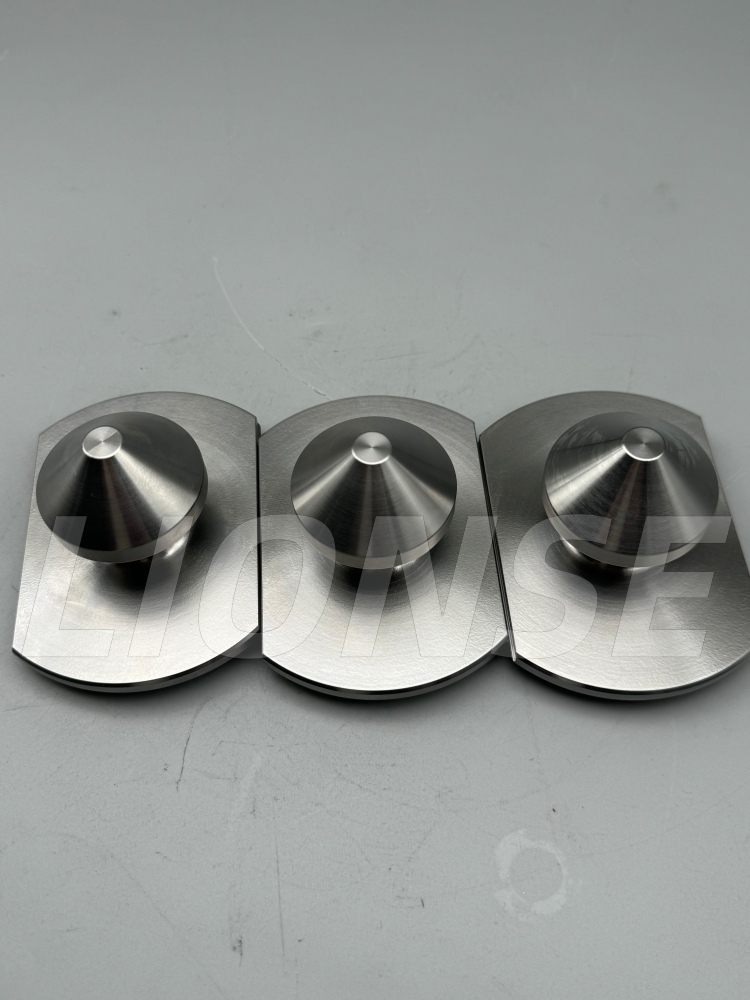

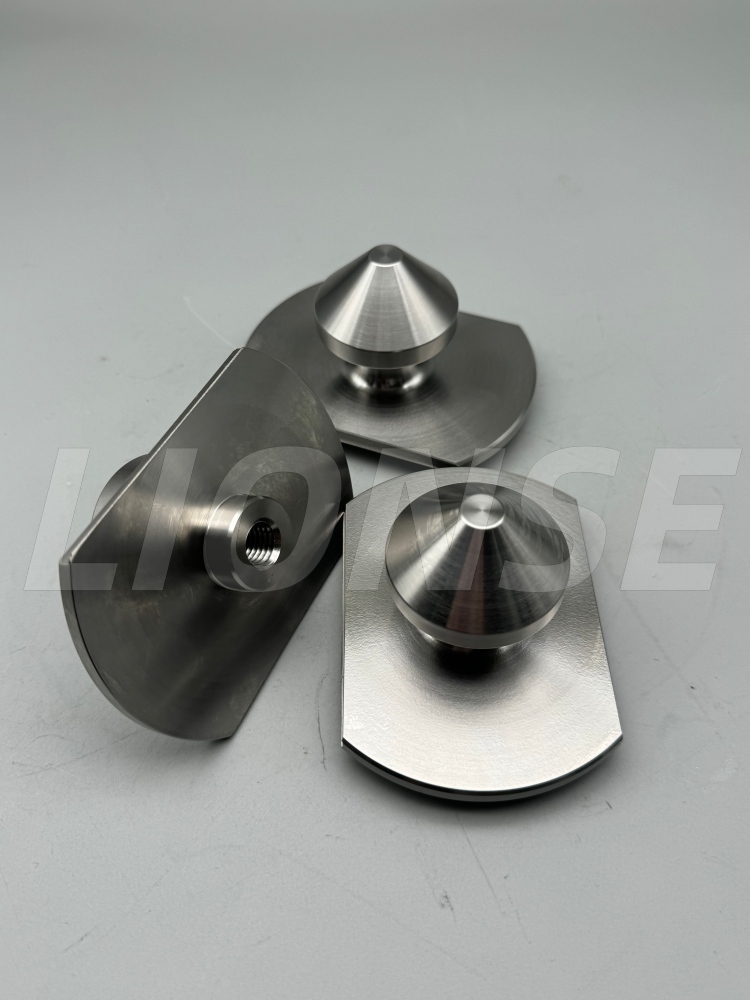

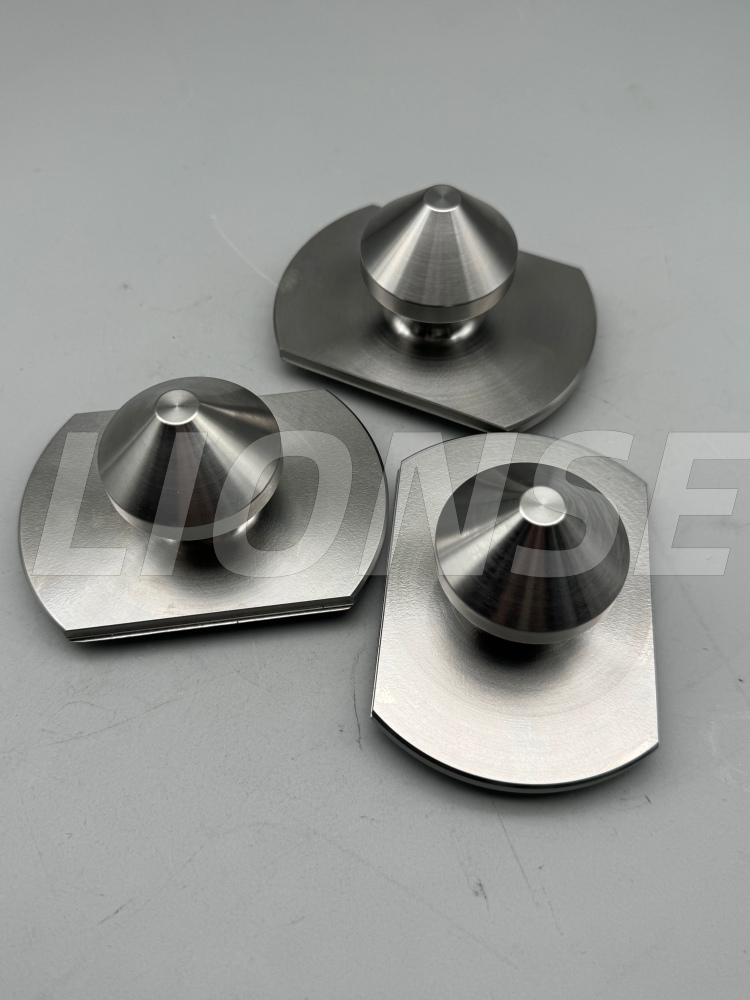

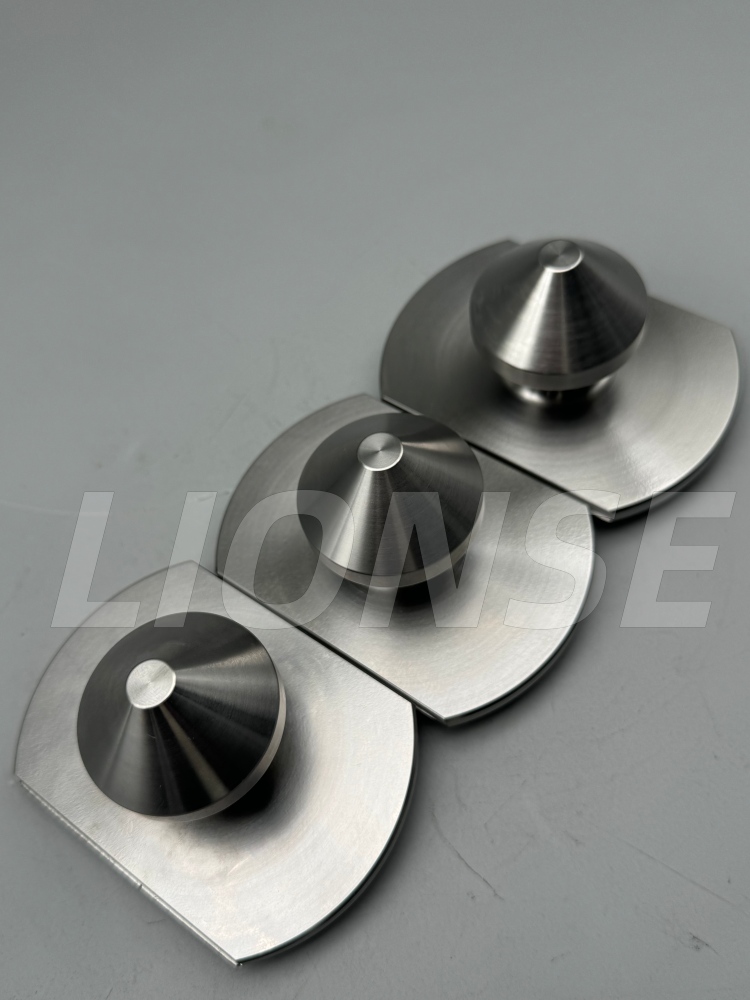

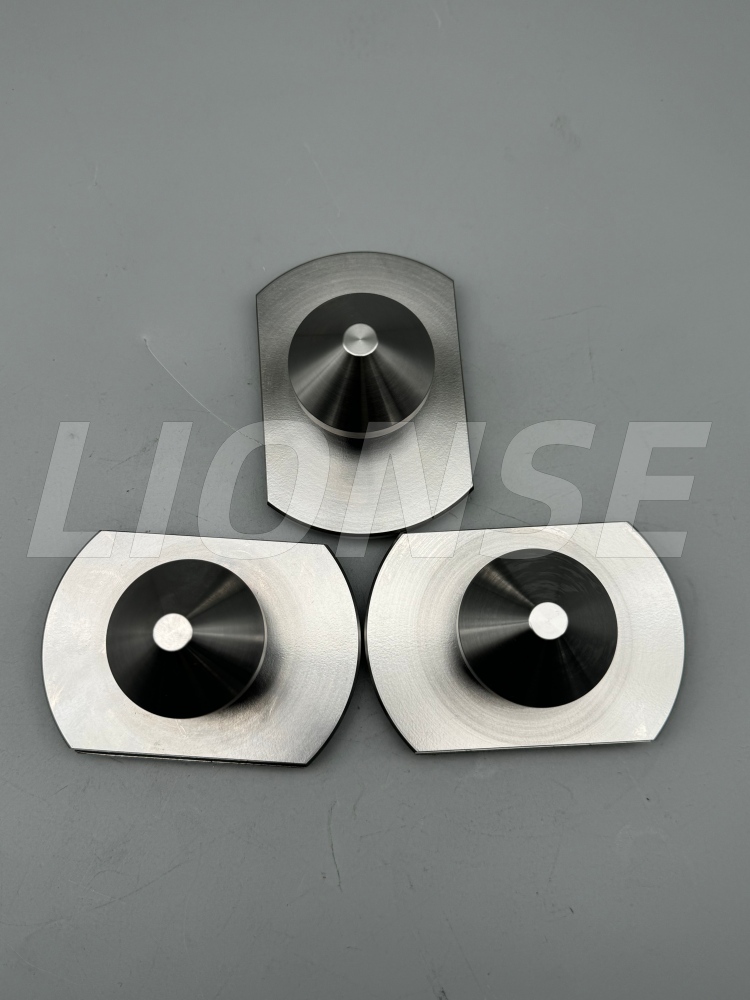

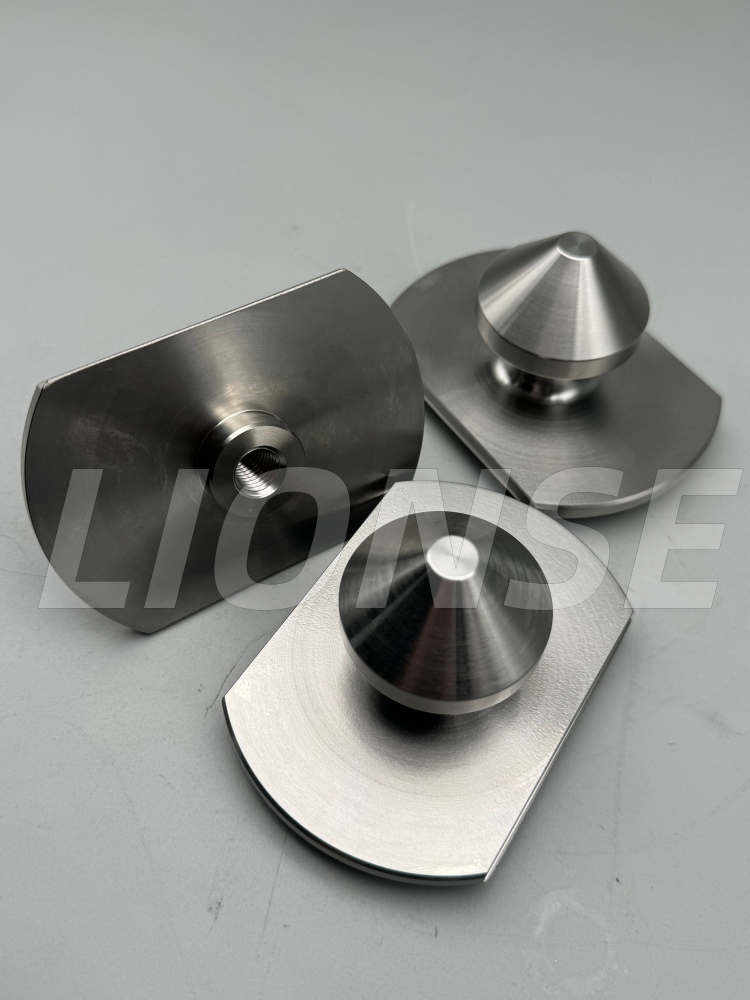

Ten wysoce precyzyjny kołek ustalający do powierzchni stożkowej (do szybkiej wymiany uchwytów CNC) to specjalnie zaprojektowany element przeznaczony do użytku z pasującymi stożkowymi gniazdami ustalającymi, służący jako podstawowa część systemów mocowania szybkowymiennego. Wykonany ze stali stopowej o wysokiej wytrzymałości lub stali nierdzewnej 420, poddawany jest precyzyjnemu toczeniu, obróbce cieplnej i szlifowaniu w celu uzyskania wąskich tolerancji, w tym krytycznej powierzchni stożkowej z kontrolą wymiarową ± 0,05 mm i koncentrycznością ≤Φ0,05 mm. Konstrukcja z podwójnym stożkiem umożliwia automatyczne centrowanie, eliminując luz promieniowy i zapewniając powtarzalną dokładność pozycjonowania wynoszącą ±0,005 mm w połączeniu z gniazdem ustalającym. Montowany jest na detalach lub paletach, umożliwia szybkie, powtarzalne mocowanie dla centrów obróbczych CNC i zautomatyzowanych linii produkcyjnych, znacznie skracając czas przezbrajania przy zachowaniu spójności obróbki.

2. Parametr produktu (specyfikacja)

Nazwa produkcji	Stożkowy kołek ustalający do powierzchni
Możliwości materiałowe	Dostosowane
Marka	LW
Obróbka powierzchniowa	Dostosowane
Pochodzenie	Qingdao, Chiny
Średnica	Dostosowane

3. Szczegóły produktu

Wyzwania w obróbce kołka ustalającego do powierzchni stożkowej:

1. Wysokie wymagania dotyczące wymiarów rdzenia i tolerancji geometrycznych (najbardziej bezpośrednia trudność)

①Dokładność konturu i kąta podwójnej powierzchni stożkowej

• Nawet jeśli błąd kąta powierzchni stożkowej jest tak mały jak ±10′, po jej złożeniu wystąpi „kontakt liniowy” zamiast „kontakt powierzchniowy”, co spowoduje niedokładne ustawienie i nierówny rozkład sił.
• Okrągłość i cylindryczność powierzchni stożkowej należy kontrolować w zakresie 0,003 - 0,005 mm; w przeciwnym razie po zmontowaniu z gniazdem pozycjonującym powstanie szczelina, co bezpośrednio obniża dokładność powtarzalności pozycjonowania.

②Kontrola współosiowości

• Odchylenie współosiowości może spowodować osadzenie gwintowanego trzpienia w przedmiocie obrabianym, co skutkuje „zakrzywieniem” powierzchni stożkowej i nierównym rozkładem sił w momencie styku z gniazdem pozycjonującym. To nie tylko powoduje niedokładność pozycjonowania, ale także przyspiesza zużycie powierzchni stożkowej.
• Podczas obróbki konieczne jest dokończenie obróbki gwintu, okręgu zewnętrznego i powierzchni stożkowej w jednym zamocowaniu lub użycie precyzyjnych narzędzi w drugim ustawieniu. Wymagania dotyczące stabilności sprzętu i procesu są niezwykle wysokie.

2. Trudności technologii obróbki (cały proces od toczenia do szlifowania)

①Kontrola odkształceń podczas toczenia i obróbki cieplnej tych śrub jest zwykle wykonywana przy użyciu stali nierdzewnej 420 lub stali stopowej 40Cr. Główne wyzwania w przetwarzaniu są następujące:

• Etap toczenia: Materiały ze stali nierdzewnej mają tendencję do przyklejania się do narzędzia i tworzenia grudek wiórów. Podczas toczenia powierzchni stożkowych często pojawiają się ślady wibracji i słaba jakość wykończenia powierzchni, co wymaga stosowania specjalnych narzędzi i stabilnych parametrów skrawania.
• Odkształcenie po obróbce cieplnej: Po hartowaniu stożkowa powierzchnia, gwinty i zewnętrzny okrąg części będą miały niewielkie odkształcenia. Jeśli odkształcenie przekracza 0,01 mm, trudno jest je skorygować poprzez późniejsze szlifowanie. Dlatego należy wcześniej zarezerwować naddatek na odkształcenie i kontrolować proces obróbki cieplnej.

②Proces szlifowania powierzchni stożkowej (kluczowy etap w określaniu ostatecznej dokładności) obejmuje precyzyjną obróbkę powierzchni stożkowej. Następnie powierzchnię należy udoskonalić poprzez szlifowanie, aby skorygować błędy i poprawić gładkość. To najbardziej czasochłonna i wymagająca część:

• Podczas procesu szlifowania należy zachować kąt, okrągłość i gładkość powierzchni stożkowej. Wymagania kontrolne dotyczące sprzętu szlifierskiego, materiału ściernego, prędkości obrotowej i ciśnienia są niezwykle wysokie.
• Nawet najmniejszy błąd może prowadzić do problemów typu „rozszerzone otwory” lub „nieczyste powierzchnie stożkowe”, co skutkuje złym dopasowaniem podczas montażu i spadkiem dokładności pozycjonowania.

LIONSE zyskała zasłużoną reputację w branży obróbki CNC dzięki jakości, niezawodności, opłacalności i terminowości dostaw. Aby spełnić Twoje oczekiwania dotyczące Twoich projektów, nasz zespół mechaników i inżynierów będzie ściśle ze sobą współpracować na wszystkich etapach rozwoju produktu, od prototypu po produkcję. Zdajemy sobie sprawę, że każdy projekt i jego zastosowanie są wyjątkowe, dlatego oferujemy każdemu klientowi wyróżniające się, a jednocześnie praktyczne rozwiązanie, w tym usługi precyzyjnej obróbki i niestandardowej obróbki powierzchni. Skontaktuj się z nami już dziś i pozwól nam rozpocząć tworzenie Twoich części.

P1: jakie produkty produkuje Twoja firma?

Od ponad 15 lat LIONSE jest światowym dostawcą w zakresie dystrybucji produktów tytanowych, obróbki metali i łożysk. Obsługiwane przez nas branże obejmują implanty i narzędzia chirurgiczne, części samochodowe, urządzenia chemiczne, wytwarzanie energii, sprzęt kopalniany, samoloty, pompy itp. LIONSE jest Twoim niezawodnym dostawcą.

P2: W jaki sposób Twoja firma kontroluje jakość produktów?

Cóż, ponieważ wszyscy wiemy, że jakość jest najważniejsza w kontaktach z naszymi klientami, zawsze kierujemy się zasadą „Jakość to życie przedsiębiorstwa. Korzystamy z pierwszych potwierdzonych przypadków, kontroli produkcji i pakowania przejęliśmy całą kombinację, aby ściśle kontrolować jakość produktu.

P3: Jak przeprowadzić precyzyjne wykrywanie profili powierzchni stożkowych?

Kąta, okrągłości i współosiowości powierzchni stożkowej nie można wykryć za pomocą zwykłej suwmiarki ani mikrometru. Zamiast tego należy zastosować trójwspółrzędny przyrząd pomiarowy, miernik okrągłości i detektor stożkowości.

P4:Co to jest kołek ustalający do powierzchni stożkowej?

Kołek ściągający do lokalizacji stożkowej to precyzyjny element mechaniczny stosowany w obróbce CNC, systemach mocowania i zautomatyzowanych liniach produkcyjnych. Łączy w sobie funkcje pozycjonowania, centrowania i mocowania, wykorzystując zwężającą się (stożkową) powierzchnię, aby uzyskać dokładne, powtarzalne połączenie z pasującym gniazdem ustalającym lub uchwytem.
