Płyta mocująca światłowód z aluminium 6061

1. Wprowadzenie produktu

Zaprojektowany z koncentrycznymi pierścieniami ustalającymi, kwadratowym kołnierzem montażowym i wielospecjalistycznymi otworami pozycjonującymi, gwarantuje równomierną powłokę folii na optycznych częściach przewodzących światło. Szczotkowana i pasywowana powierzchnia charakteryzuje się niskim odgazowaniem próżniowym i długą żywotnością wielokrotnego użytku. Dopuszczalne są niestandardowe rozmiary i konstrukcje występów, aby pasowały do ​​różnych urządzeń do powlekania optycznego.

Zalety materiału aluminium 6061:

• Niski stopień odgazowania: Brak lotnych zanieczyszczeń w komorach powlekania pod wysokim ciśnieniem, skutecznie zapobiegając zanieczyszczeniu warstw folii;
• Wysoka przewodność cieplna i stabilność wymiarowa: Brak deformacji podczas długotrwałych cykli powlekania w wysokiej temperaturze;
• Niewielka waga i wysoka sztywność: Łatwy w montażu i obracaniu na wrzecionach maszyny do powlekania, zmniejszając obciążenie sprzętu;
• Doskonała możliwość ponownego użycia: Brak korozji po wielokrotnym czyszczeniu chemicznym, długa żywotność.

2. Parametr produktu (specyfikacja)

Nazwa produkcji	Płyta mocująca światłowód z aluminium 6061
Możliwości materiałowe	Aluminium 6061
Marka	LW
Obróbka powierzchniowa	Czarny tlenek
Pochodzenie	Qingdao, Chiny

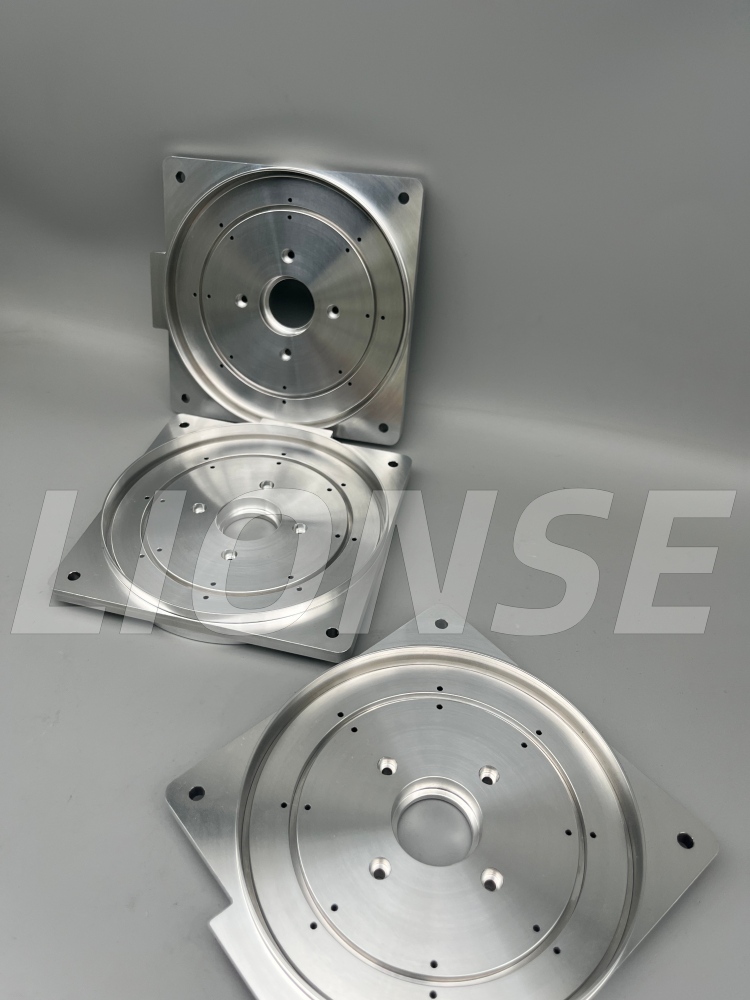

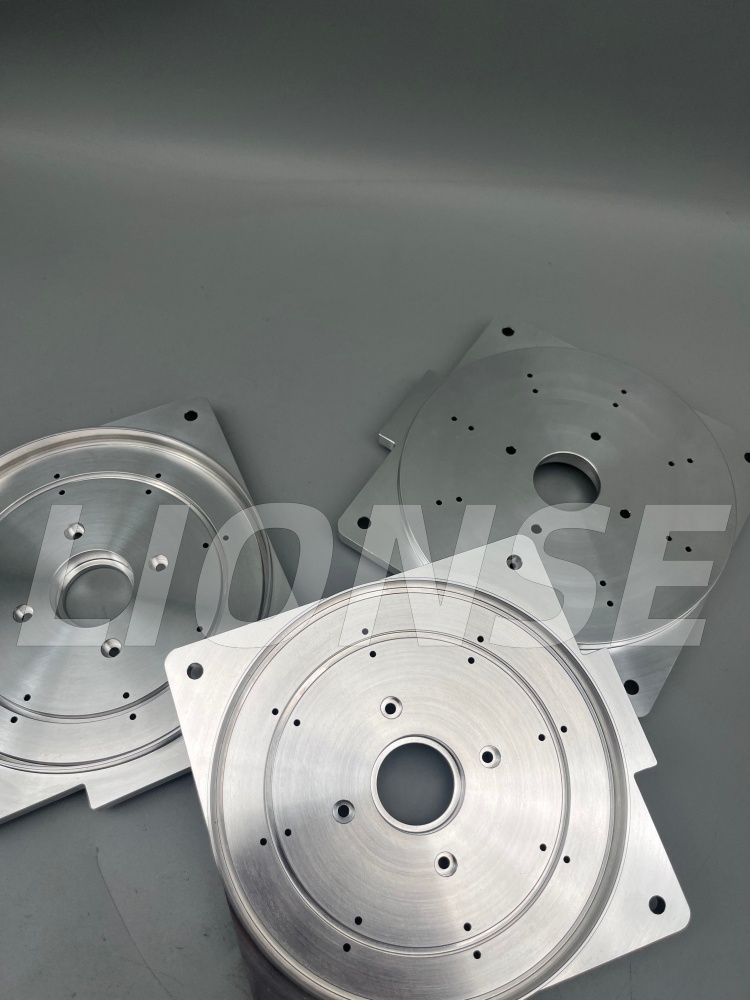

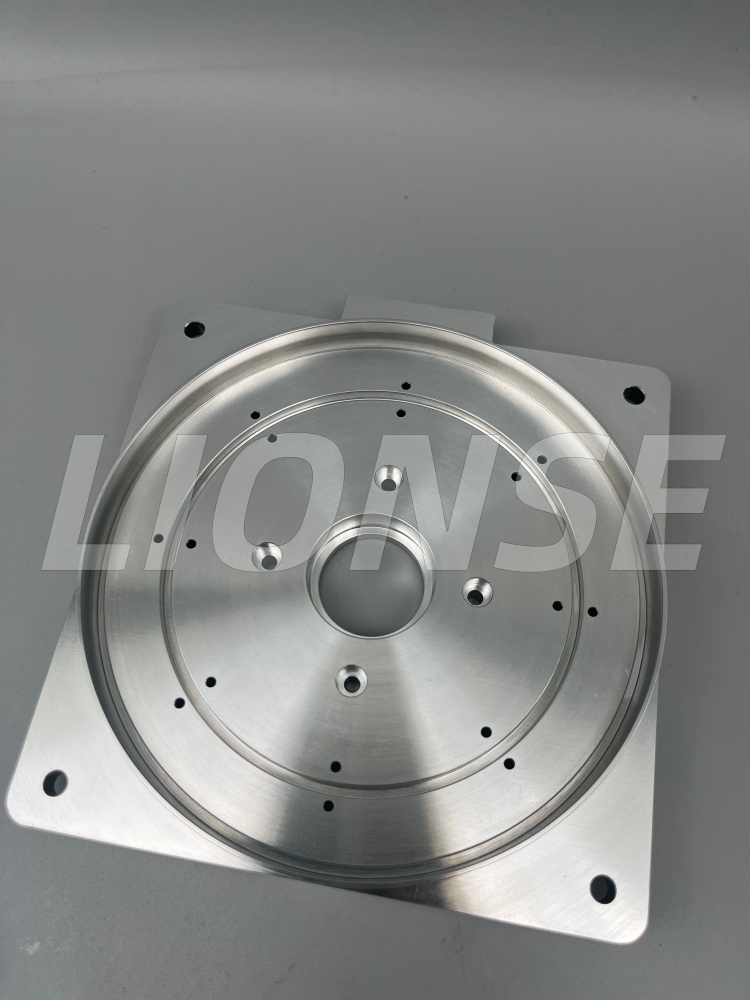

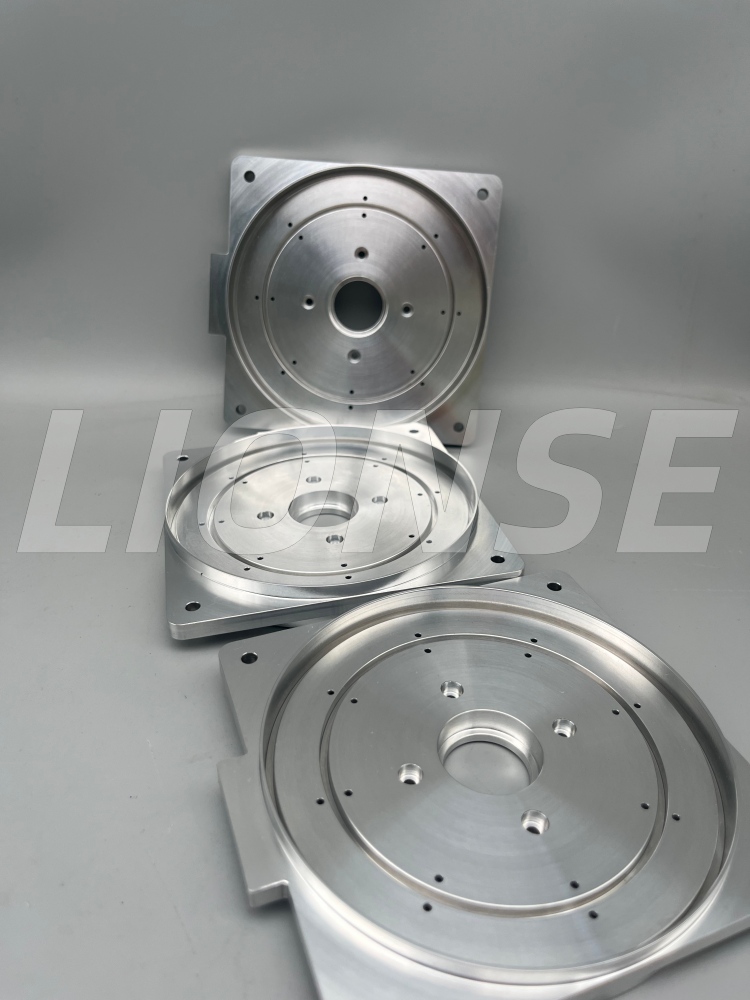

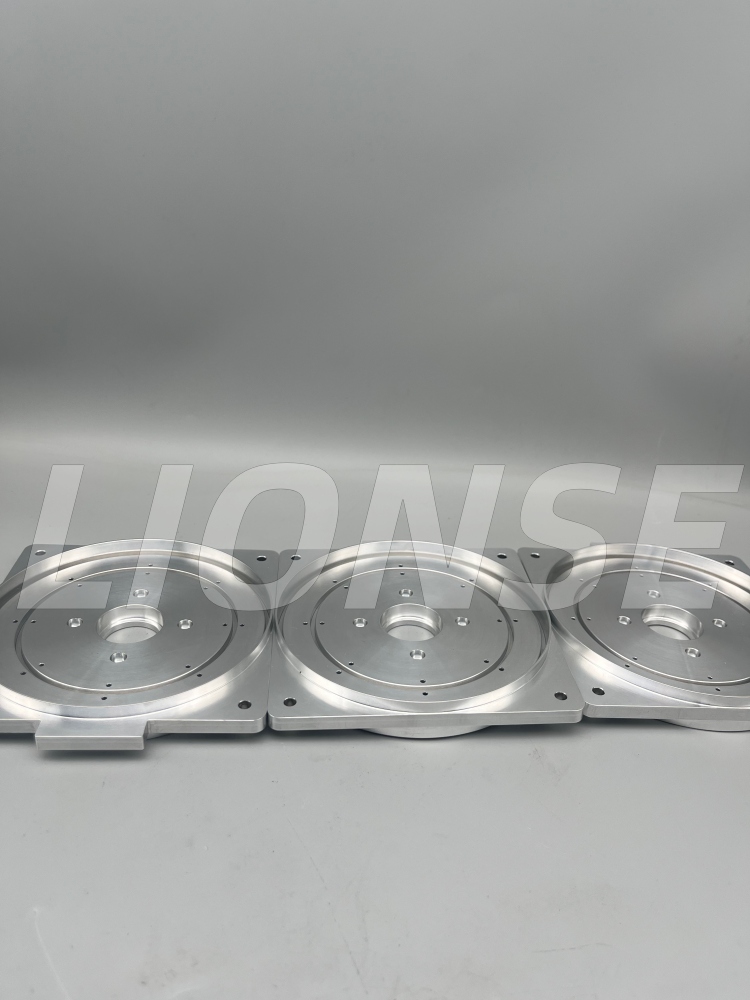

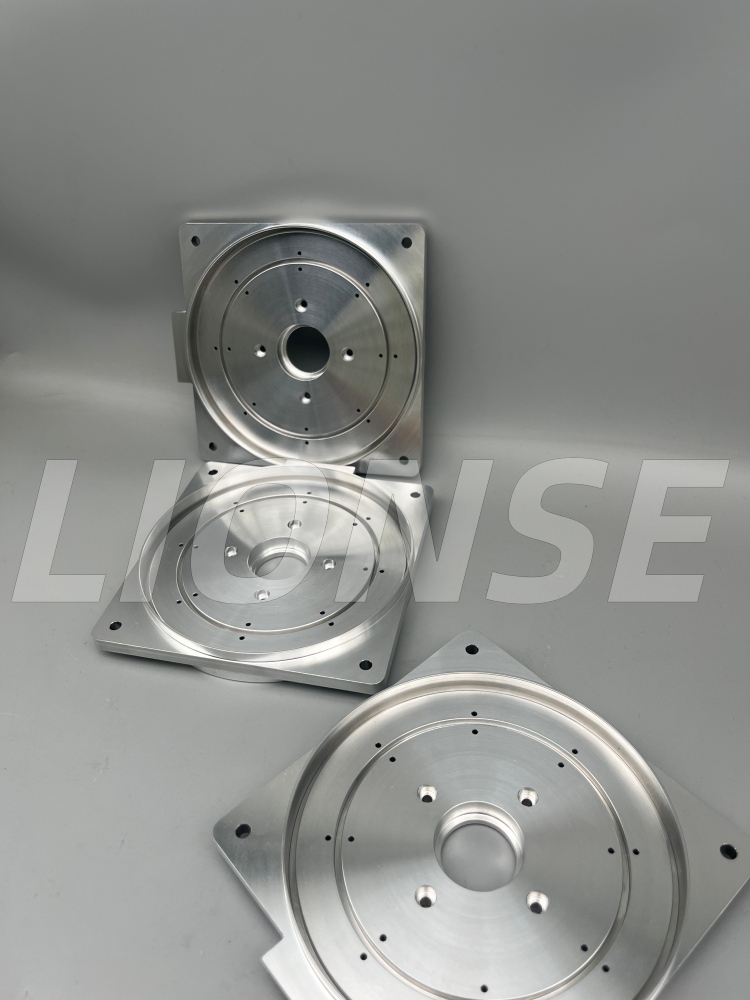

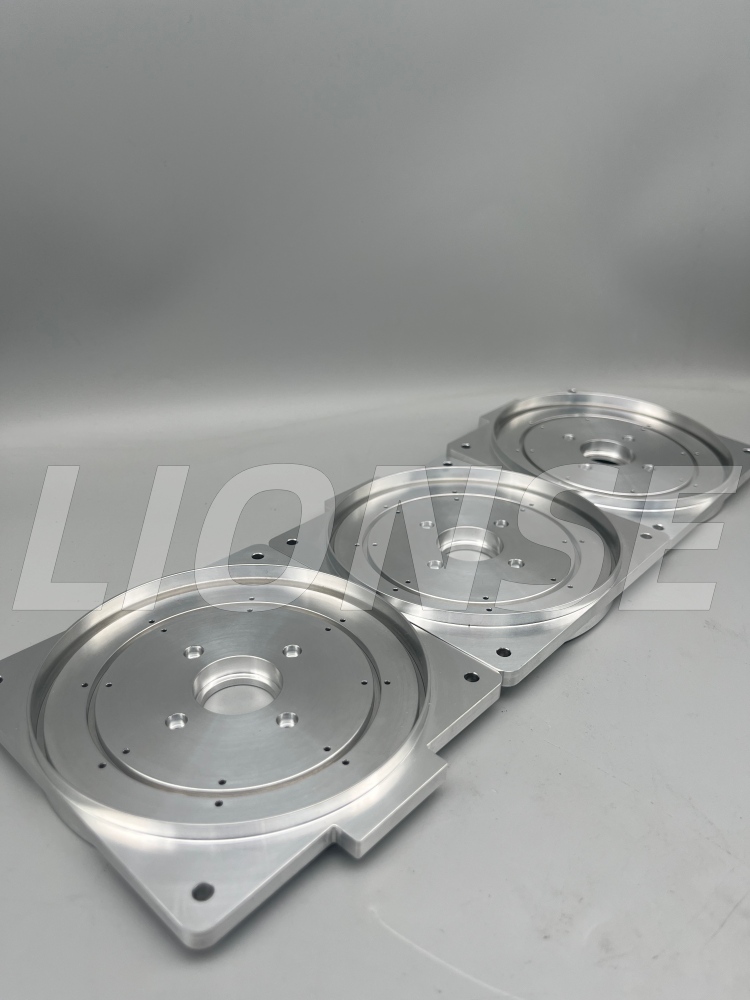

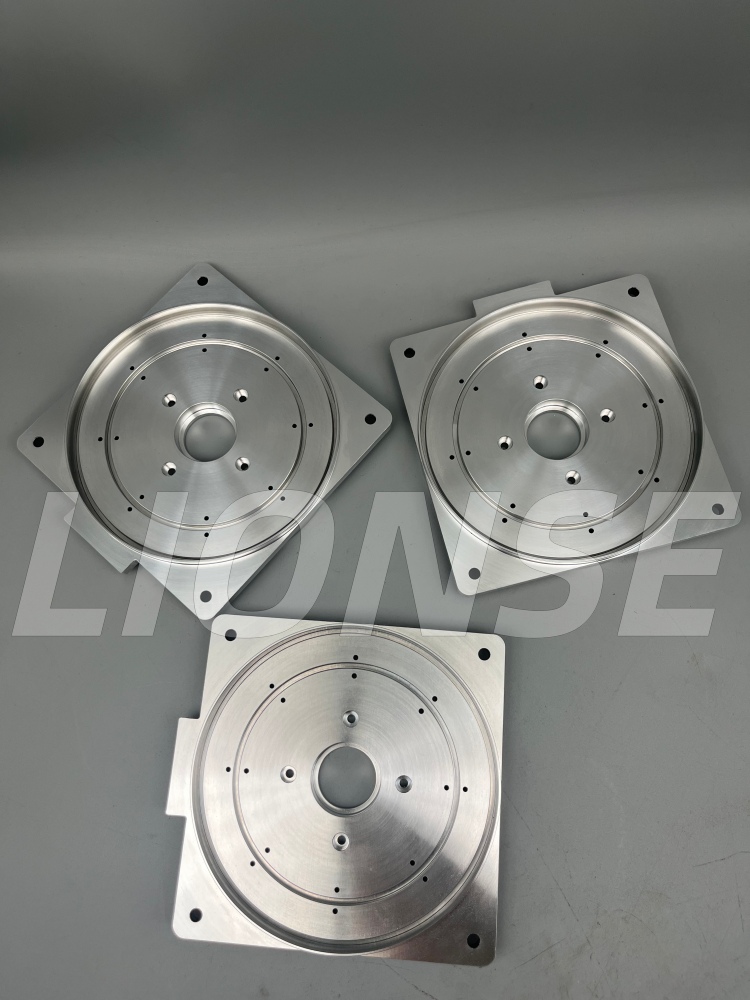

3. Szczegóły produktu

4. Funkcje precyzyjnej obróbki

• Koncentryczne rowki pozycjonujące z wieloma pierścieniami

       Wielowarstwowe, stopniowane okrągłe rowki są precyzyjnie toczone CNC, co zapewnia równomierne ułożenie części prowadzących światło bez przesunięć, zapewniając stałą grubość powłoki na każdym przedmiocie obrabianym.

• Wielofunkcyjny układ otworów

       Narożne otwory montażowe: szybkie mocowanie na wspornikach maszyny;

       Otwory do ustalania powierzchni i otwory gwintowane: Zamocuj zaciski dociskowe, aby zamocować przedmioty bez zarysowania powierzchni przepuszczających światło;

       Centralny pusty otwór: Niezakłócona droga światła dla parowania i źródła jonów podczas powlekania.

• Wysoka dokładność geometryczna

       Ściśle kontrolowana koncentryczność ≤0,02 mm i wyjątkowo płaska powierzchnia nośna eliminująca przechylenie elementów optycznych. Wszystkie ostre krawędzie są gratowane drobnymi zaokrągleniami R0.2, aby uniknąć zarysowań delikatnych światłowodów.

LIONSE zyskała zasłużoną reputację w branży obróbki CNC dzięki jakości, niezawodności, opłacalności i terminowości dostaw. Aby spełnić Twoje oczekiwania dotyczące Twoich projektów, nasz zespół mechaników i inżynierów będzie ściśle ze sobą współpracować na wszystkich etapach rozwoju produktu, od prototypu po produkcję. Zdajemy sobie sprawę, że każdy projekt i jego zastosowanie są wyjątkowe, dlatego oferujemy każdemu klientowi wyróżniające się, a jednocześnie praktyczne rozwiązanie, w tym usługi precyzyjnej obróbki i niestandardowej obróbki powierzchni.Skontaktuj się z namijuż dziś i pozwól nam zacząć tworzyć Twoje części.

P1: jakie produkty produkuje Twoja firma?

Od ponad 15 lat LIONSE jest światowym dostawcą w zakresie dystrybucji produktów tytanowych, obróbki metali i łożysk. Obsługiwane przez nas branże obejmują implanty i narzędzia chirurgiczne, części samochodowe, urządzenia chemiczne, wytwarzanie energii, sprzęt kopalniany, samoloty, pompy itp. LIONSE jest Twoim niezawodnym dostawcą.

P2: Czy tę tacę 6061-T6 można używać wielokrotnie?

Tak. 6061-T6 ma wyjątkową odporność na korozję wobec alkoholu, alkalicznych odtłuszczaczy i rozpuszczalników do czyszczenia powłok. Po usunięciu resztek powłoki za pomocą czyszczenia ultradźwiękowego, płytę można ponownie wykorzystać w setkach partii powłok bez rdzy, wżerów i deformacji strukturalnych.

P3: Czy materiał 6061 powoduje zanieczyszczenie wnętrza komory do powlekania próżniowego?

Bardzo minimalne odgazowanie. W porównaniu z odlewem aluminiowym, stopem pochodzącym z recyklingu lub bogatym w cynk 7075, 6061-T6 ma jednolity skład stopu Mg-Si z prawie zerowymi pozostałościami lotnymi. Spełnia surowe wymagania czystości dotyczące optycznych powłok cienkowarstwowych i nie powoduje defektów, takich jak plamy lub zamglenia na światłowodach.

P4: Czy płyta 6061-T6 odkształci się po wielokrotnych cyklach powlekania w wysokiej temperaturze?

Nr 6061-T6 to aluminium utwardzane wydzieleniowo o doskonałej stabilności wymiarowej. Niski współczynnik rozszerzalności cieplnej sprawia, że ​​koncentryczne rowki pierścieniowe i płaska powierzchnia łożyska pozostają niezmienne nawet po setkach cykli ogrzewania i chłodzenia. Ściśle kontrolujemy płaskość ≤0,01 mm i koncentryczność ≤0,02 mm podczas obróbki CNC, aby zagwarantować długoterminową precyzję.
